單翼式跌落試驗機使用說明書

目      錄

1. 概述                          2. 主要技術指標

3. 設備結構示意圖                4. 産品使用方法

5. 維護與保養                    6. 附件清單

7．産品保修卡                    8. 質量保證書

一、       概 述

單翼式跌落試驗機是專爲測試各種産品包裝好後在搬運或運輸過程中，受到墮落時而導致産品內部受損情況，而爲事先預防除害，即可用本機來預期進行測試，從而得出zui佳之解決方法，以便在運送途中能儘量減少損失，以及評詁電子元件在搬運時受落下之耐衝擊強度；包裝容器之菱、角、面均可測試之可靠性之設備。

適用標準：GB/T4857.5-92、ISO2248-1985

二、       主要技術指標

1、跌落高度：300～1500mm數顯

2、試件zui大重量：100kg

3、衝擊面板尺寸（長×寬×高）：1260×1050×20mm

4、電源功率：AC380V/1KW

5、整機外形尺寸（長×寬×高）：1700×1260×2350mm

6、高度調整：馬達傳動

7、按“停止鍵”跌落板有自動復位功能

8、淨重：300kg

9、材質：採用優質鋼材、雙柱導向、外箱靜電噴塗

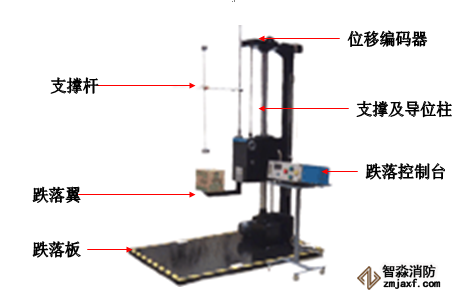

三、       設備結構示意圖

注意事項：

本機在運輸搬動或拆卸時一定要確保電路及元器件的安全。

本機在經過運輸搬動或拆卸後再次使用時應該注意以下幾點：

1.在安裝過程中確保工程人員在安全狀態下施工。

2.在安裝過程中螺絲孔一定要對準，以免扭斷螺絲。

3.在安裝過程中線路安裝一定要專業人員操作，以免損壞電路或電機。

4.整機安裝好後在調試過程中一定要確保光電限位器的位置是否正確，不正確的話請立即停機，調好後在試機。

四、使用方法

1. 連接控制箱與主機之間連接電纜按相應的航空插座插入連接好。

2. 接好電源，打開電源開關，按“下降”按鈕使機箱降落到zui低高度後，機器自動停止。

3．根據産品尺寸和産品所要做的面、菱、角試驗，放置好產品並調節上面支承桿的位置。

4．按“ ”清零顯示器的數值。

5．按“MODE”進入“ser”後，按“   ”使儀錶數值閃爍，按“ ”修改閃爍位的數值。再按“   ”可使數值從個位到百位及千位的轉換，設定高度（實際試驗高度=顯示高度數值+300mm）高度設定完畢後，按“MODE”退出設定狀態。

6．按“上升”鍵跌落板將上升到所要設定的高度後，自動停止。

7．按“試驗啓動”跌落板臺張開使試驗品按要求跌落下來，完成跌落試驗。

8．按“停止鍵”跌落板有自動復位功能

試驗步驟：

1．提起試驗樣品至所需的跌落高度位置，並按預定狀態將其支撐住。其提起高度與預定高度之差不得超過預定高度的±2%。跌落高度是指準備釋放時試驗樣品的zui低點與衝擊臺面之間的距離。

2．按下列預定狀態，釋放試驗樣品：

A．面跌落時，使試驗樣品的跌落面與水平面之間的夾角zui大不超過2°；

B．棱跌落時，使跌落的棱與水平面之間的夾角zui大不超過2°，試驗樣品上規定面與衝擊臺面夾角的誤差不大於±5°或夾角的10%（比較大的數值為準），使試驗樣品的重力線通過跌落的棱。

C．角跌落時，試驗樣品上規定面與衝擊臺面之間的夾角誤差不大於

±5°或此夾角的10%（比較大數值為準），使試驗樣品的重力線通過被跌落的角；

D．無論何種狀態和形狀的試驗樣品，都應使試驗樣品的重力線通過被跌落的面、線、點。

3．實際衝擊速度與自由跌落時的衝擊速度之差不超過自由跌落時的

±1%。

4．試驗後按有關標準或規定檢查包裝及內裝物的損壞情況。並分析試驗結果。

五、維護與保養

1．非工作試驗時應切斷所有電源。

2．機器各部位不可放置各類化學物質。

3．運動部位要定期加潤滑油和定期固緊（特別是螺桿的潤滑工作）

4．保持設備表面要清潔，並且要定期噴灑防銹劑，以起到保護機器表面的作用。

5．做好設備的接地工作。

附件 清 單

機身號：          出廠日期：            裝箱人：

産品 保 修 卡

客    戶：

發貨日期：2010年   月   日

維修員簽字：

質量 保 證 書

客    戶：

保證日期：2010年   月   日至2011年   月   日
